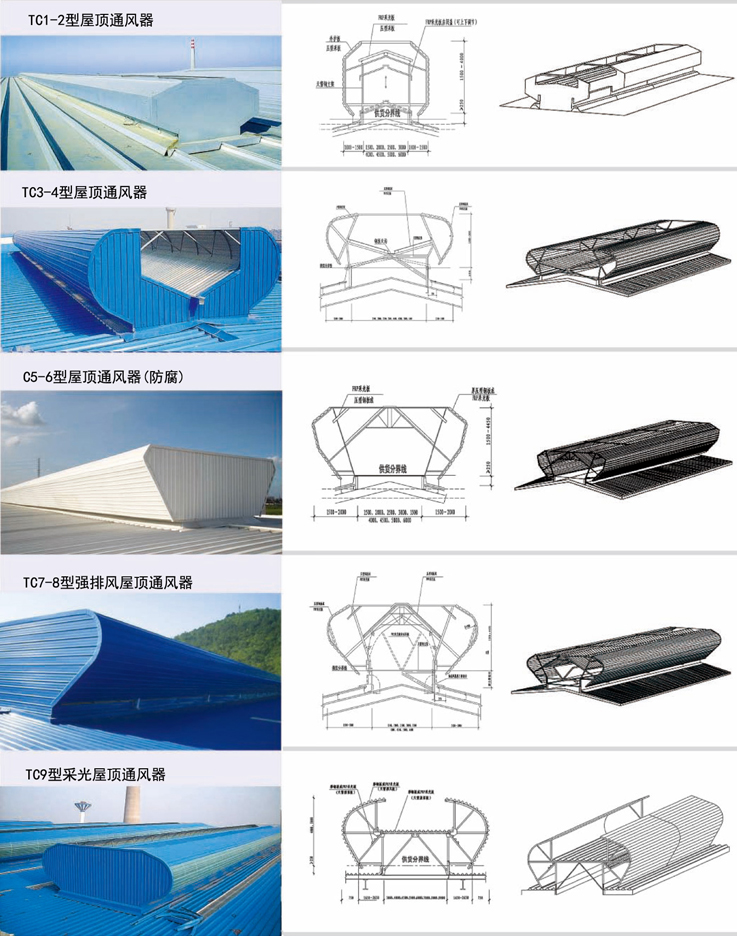

| 弧线型、强排风型、采光型等屋顶通风器 |

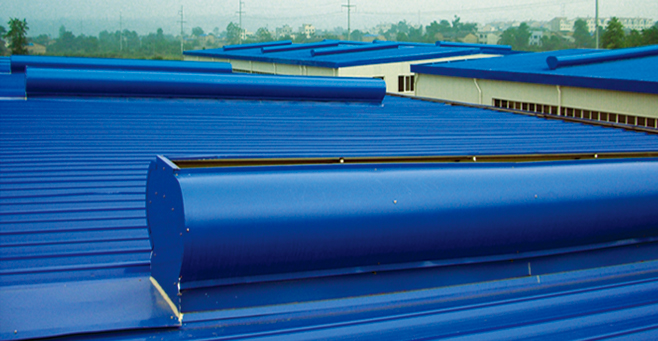

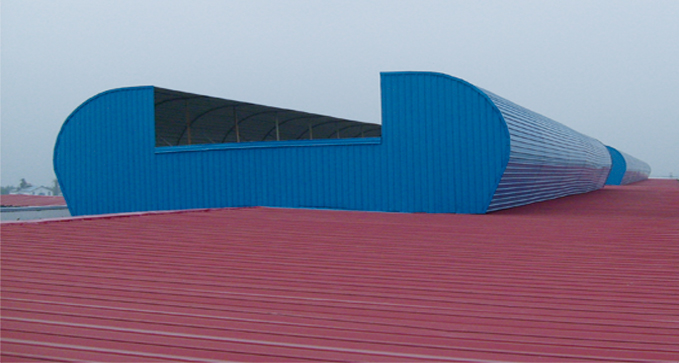

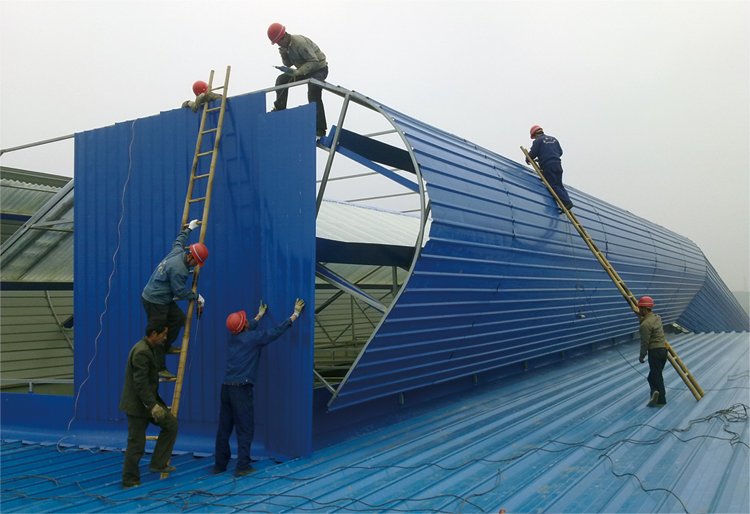

TC弧线型屋顶通风天窗是我公司在对国内同类产品进行深入研究探讨，并吸收市场上同类产品的先进技术，开发研制的新一代自然通风产品。弧线型屋项通风天窗在气流组织上进行了多工矿优化试验，在结构上多次进行优化改进。从而达到先进水平，弧线型屋顶通风天窗是高热厂房自然通风的改进换代产品。
TC弧线型屋顶通风天窗具有自重轻，外形美观，安装方便，不用维护，无震动，消耗电能低等特点，并且该产品表面色彩选择范围广，可满足不同用户的不同要求，该产品被广泛用于电力、冶金、化工、石油、机械等部门的各类厂房通风。
TC弧线型屋顶通风天窗的主要通风形式为自然通风，它是利用室内外温差所造成的热压及风力作用所造成的风
压来实现换气通风的效果。在自然通风不能达到预计效果时，可选择辅助风机补充动能达到排热、排烟效果。

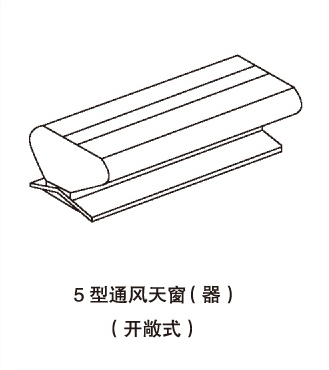

TC弧线型屋顶通风天窗分为开敞式和启闭式两种:

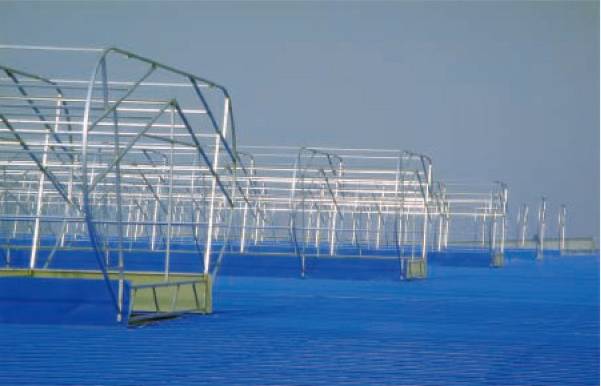

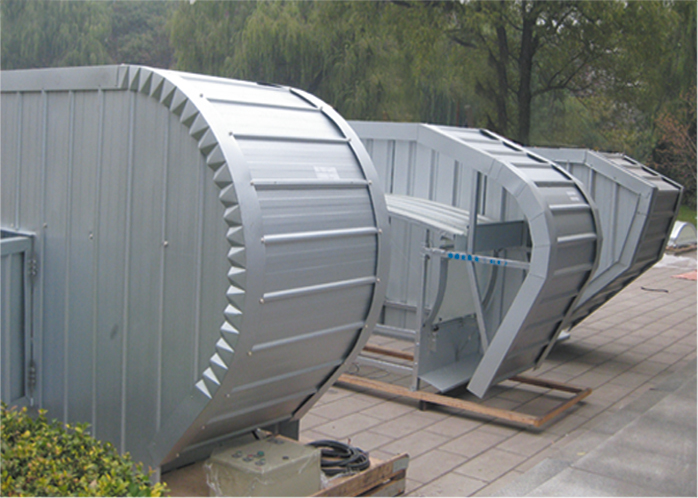

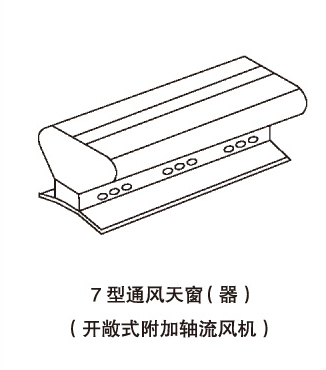

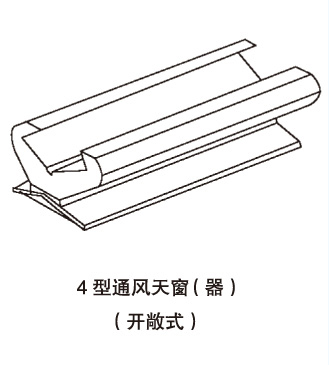

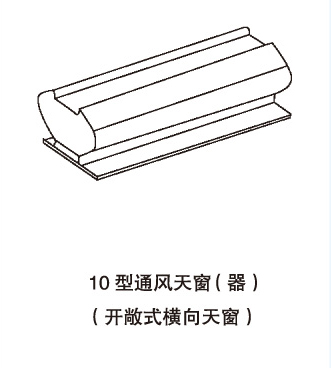

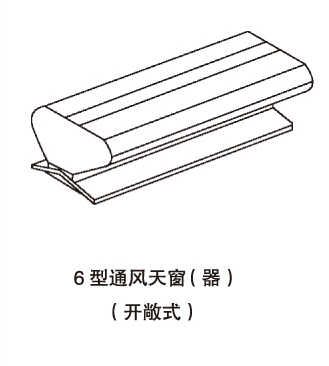

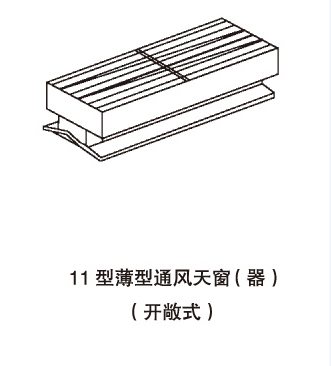

1.TC开敞式弧线型屋顶通风天窗是由外围护板、框架、挡雨板(导流板)、流水槽、落水管、泛水板等组成。

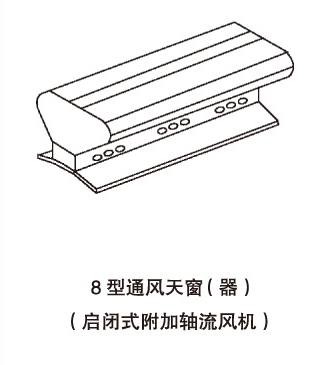

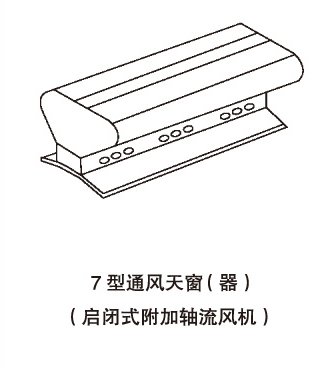

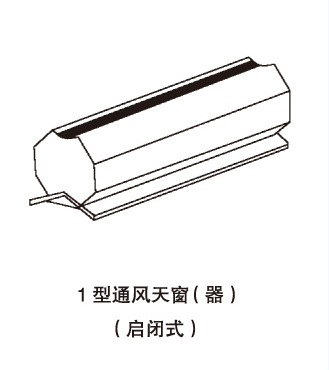

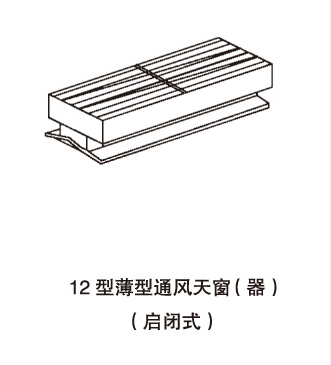

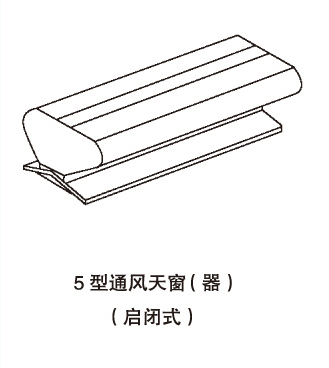

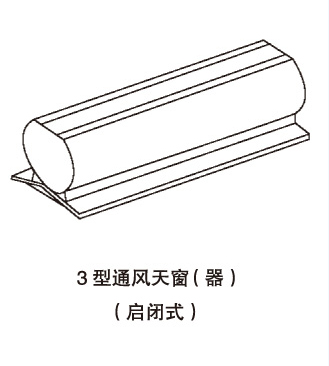

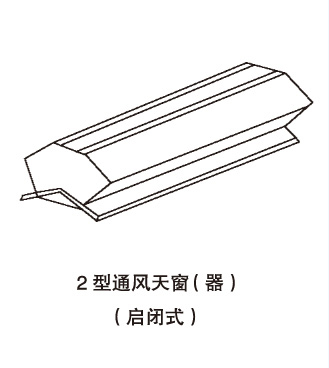

2.TC启闭式弧线型屋顶通风天窗是由外围护板、框架、挡雨橱(导流板)、执行机构、流水槽、落水管、阀板、传动机
构、泛水板等组成。
 |
 |
 |
 |
 |
 |
先根据排风温差选择喉口尺寸及型号，再根据每米排风量计算出总通风量，确定通风天窗的总长度;而后按自
然通风计算方法，核算选定的通风天窗的排风面积是否满足自然通风的要求，如不满足重新选择，直到满足自然通风
要求为止。

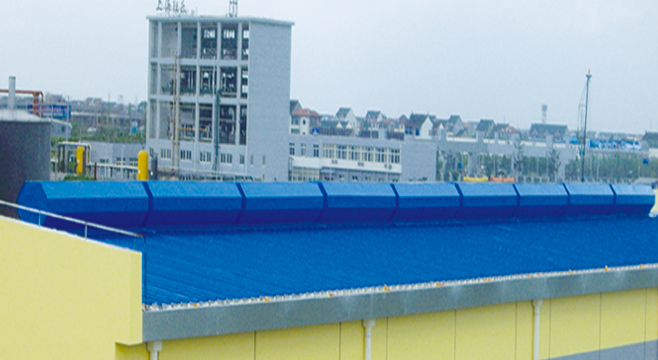

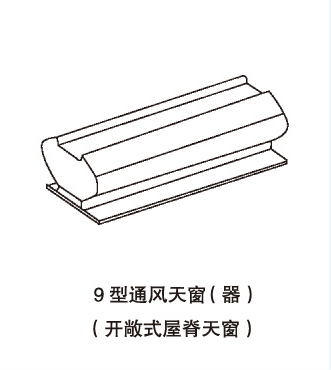

屋顶通风天窗的布置，可以单排布置也可双排布置，可布置在双坡屋面的屋脊处也可布置在斜坡屋面上。
通风天窗和屋面体系的连接方式有多种方法，根据工程实际情况确定合适的连接方式。
1.结构布置灵活，适用于任何结构屋面。
2.结构整体性能优越，通过设计能满足任何地区荷载要求。
3.能适用于各种类型车间防酸、防热、防水、防湿，使用寿命长。
4.通风效果好，任何时间任何地区都不会存在老式气楼风雨雪倒灌的问题。
5.安装完毕维护费用极少，与建筑物本身达到同等使用寿命。
1、首先确定建筑物的室内容积(长×宽×高)。
2、确定每小时所要求的换气次数;

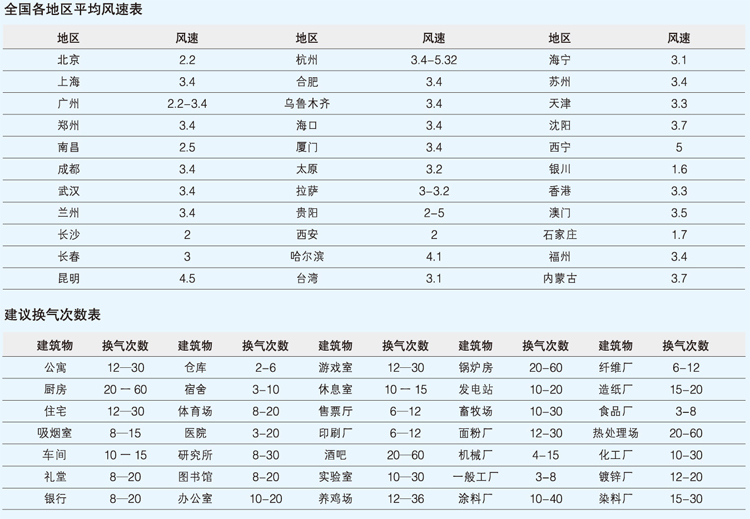

3、根据气象局的平均风速，查表确定地区的平均风量;
4、通风天窗使用长度计算:
通风天窗长度=室内容积(长×宽×高)×换气次数/(每米通风天窗排量)
例如
某建筑物总长100m，净宽36m，高15m，每个小时需要换气次数20次，该建筑物室内外温差为4℃，所装3米喉口通风天窗长度计算如下:
1、建筑物的体积:100m×36m×15m=54000m³
2、根据上述条件1小时所排空气总体积:54000m³×20次=1080000m³;
3、根据3米喉口排风量15840m³/h;
4、通风天窗使用长度计算:
通风天窗长度=1080000m³÷15840m³/h/m=68m
注:以上为理想状态时计算过程，仅作参考，实际计算时还需考虑，进气口与排气口面积的比例、通风天窗型号、影响气流通畅的隔挡物、热源分布(焊接烟尘分布)、车间保温等诸多因素。
 |
 |
 | |
通风天窗(通风器)基座安装方法 | |
|
1. 首先根据通风天窗选用表喝排风量参考表，选用适合自己的通风天窗，以满足自然通风的要求。 2. 通风天窗可以单排、双排或多排布置，既可布置在屋面上，也可以布置在屋脊上。 3. 通风天窗基座也可根据工程实际情况另行确定。 4.通风天窗与屋面有多种连接方法，可根据工程实际情况确定合适的连接方式。 |
 |

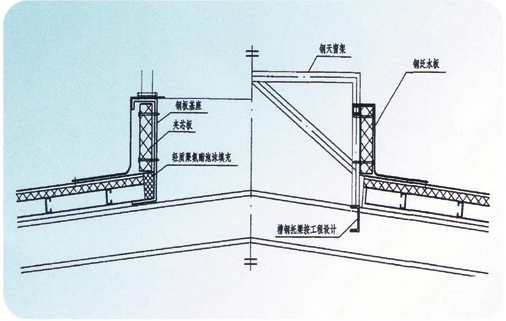

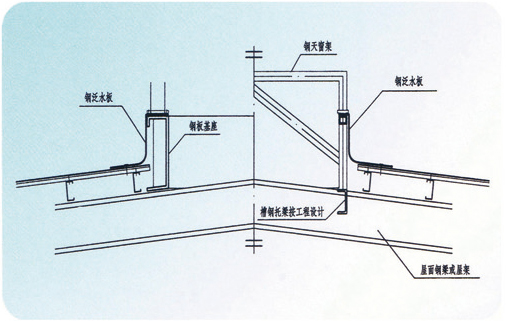

| 天窗基座与压型钢板屋面安装图(屋脊天窗) | |
 |
 |

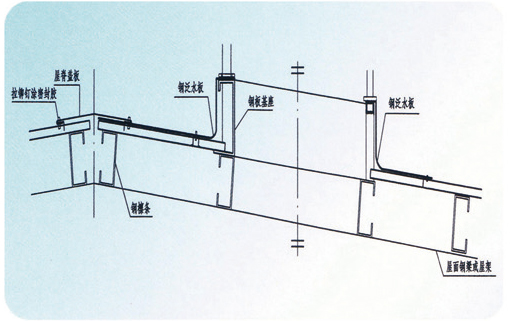

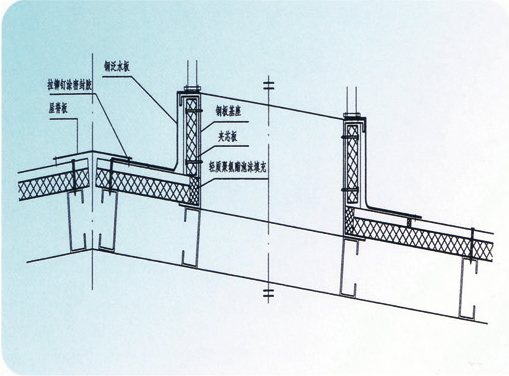

| 天窗基座与压型钢板屋面安装图(横向天窗) | 天窗基座与压型钢板夹芯板屋面安装图(屋脊天窗) |
 |
 |

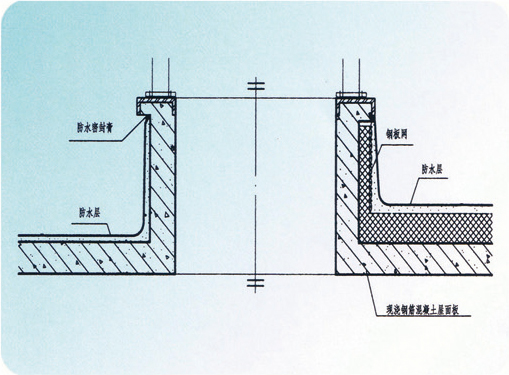

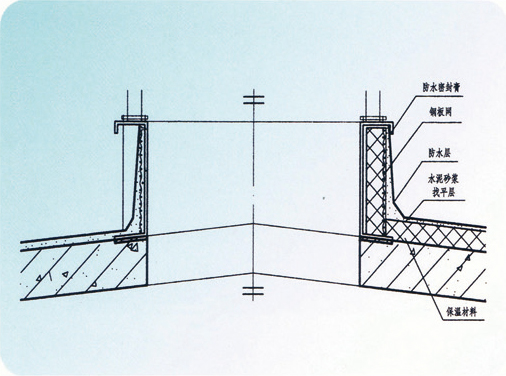

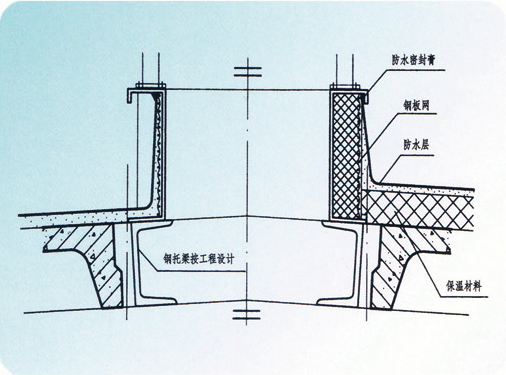

| 天窗基座与压型钢板夹芯板屋面安装图(横向天窗) | 天窗基座与现浇钢筋混凝土屋面安装图(屋脊天窗) |
 |
 |

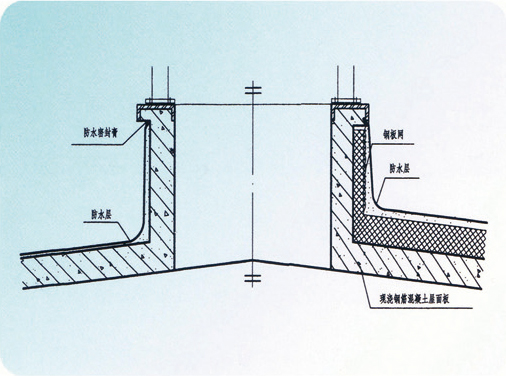

| 钢板基座与现浇钢筋混凝土屋面安装图(横向天窗) | 钢混基座与现浇钢筋混凝土屋面安装图(屋脊天窗) |
 |
 |
| 钢混基座与现浇钢筋混凝土屋面安装图(横向天窗) | 钢板基座与预制混凝土屋面板屋面安装图(屋脊天窗) |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
